Section 1 : Application des matériaux en acier à faible teneur en carbone des séries DC01-DC07

L'acier à faible teneur en carbone représente une grande proportion des matériaux utilisés dans la fabrication de carrosseries automobiles.

En tant que produits mondialement acceptés dans le cadre du système de normes européennes, l'acier à faible teneur en carbone de la série DC sert de matériau standard de base pour tous les constructeurs automobiles. Cet article analysera brièvement les caractéristiques des matériaux, les propriétés mécaniques, les modèles de simulation CAE et les applications spécifiques des tôles d'acier laminées à froid DC01-DC07 et des tôles galvanisées en alliage de zinc DC51D + ZF-DC57D + ZF dans les véhicules automobiles.

Classification des matériaux et système de normes

Les aciers à faible teneur en carbone de la série DC sont strictement divisés en deux catégories pour différents scénarios d'application.

1.1 Tôles d'acier à faible teneur en carbone laminées à froid (DC01-DC07)

Norme applicable : EN 10130:2020 (dernière norme européenne), équivalente à la norme chinoise GB/T 5213-2019.

•Caractéristiques principales : Excellente qualité de surface, formabilité supérieure et coût le plus bas.

•Ses principaux avantages en termes de performances sont les suivants. Grâce à sa faible teneur en carbone et à un contrôle strict des impuretés, l'acier présente une exceptionnelle formabilité à froid, ce qui permet une mise en œuvre facile des processus de base tels que le pliage et l'emboutissage. Il a également une bonne soudabilité et convient à l'aplatissement, au refendage et à la découpe de haute précision avec une précision dimensionnelle stable après traitement.

En termes de performances de surface et dimensionnelles, les processus de laminage à froid et de finition fournissent une surface lisse, exempte de tartre, de fissures et d'autres défauts évidents, de sorte que le revêtement ultérieur peut être effectué sans meulage supplémentaire. De plus, les produits se caractérisent par une haute précision en termes d’épaisseur et de largeur ainsi qu’une bonne cohérence des lots.

Définition de la désignation de grade :

D : Acier plat pour formage à froid

C : Feuille de base laminée à froid

Chiffre : représente la qualité de formage. Plus le nombre est grand, meilleure est la formabilité.

1.2 Tôles d'acier galvanisées à chaud (DC51D+ZF ~ DC57D+ZF)

•Norme applicable : EN 10346:2022 (la dernière norme européenne), correspondant à la norme Baosteel Q/BQB 420-2020.

•Caractéristiques principales : un revêtement en alliage zinc-fer est appliqué sur le substrat laminé à froid, améliorant de plus de trois fois la résistance à la corrosion et l'adhérence de la peinture.

• Définition de la désignation de grade :

•Les deux premières lettres D : Acier plat pour formage à froid

•Figures 51 à 57 : Grades de formabilité correspondant à DC01-DC07 (le grade 55 est omis dans la norme)

• La troisième lettre D : galvanisée à chaud

•+ZF : revêtement en alliage zinc-fer (Galvannealed), distinct du revêtement en zinc pur + Z

Modèles de matériaux de base pour la simulation IAO

Dans les simulations de collisions et d'emboutissage automobiles, l'acier à faible teneur en carbone de la série DC est principalement modélisé à l'aide des deux types suivants :

2.1 Modèle préféré pour la simulation de crash : MAT_024

Modèle de plasticité linéaire par morceaux, applicable à l'analyse de collision et de rigidité de tous les aciers DC.

•Paramètres généraux de base (pour tous les aciers DC) :

•Densité ρ = 7,85e-6 kg/mm³

• Module de Young E = 210 GPa

•Rapport de Poisson ν = 0,3

•Paramètres de taux de déformation : C = 40,0, P = 5,0 (valeurs générales recommandées ; les données mesurées sur les matériaux doivent être utilisées pour une simulation de haute précision)

• Entrée requise : courbe contrainte-déformation plastique réelle (les données mesurées dans la plage de déformation plastique de 0 à 0,5 sont recommandées)

2.2 Modèle préféré pour la simulation d'emboutissage : MAT_124

Modèle de rendement Barlat à 3 paramètres, qui simule avec précision l'anisotropie des tôles d'acier.

• Entrée supplémentaire requise : taux de déformation plastique (valeur r) et exposant d'écrouissage (valeur n) (se référer au tableau des propriétés mécaniques pour les différentes qualités).

•Remarque complémentaire : MAT_133 (Barlat Yld2000) est recommandé pour la simulation d'emboutissage de haute précision pour une meilleure précision.

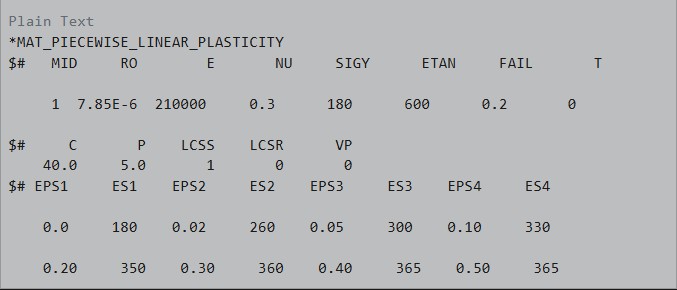

Code de modèle typique MAT_24 pour DC04

Propriétés mécaniques

3.1 Propriétés mécaniques du DC01-DC07 laminé à froid (EN 10130:2020)

3.2 Propriétés mécaniques de l'acier galvanisé DC51D+ZF~DC57D+ZF (EN 10346 :2022)

Notes de performance clés

• Limite d'élasticité : pour les aciers à faible teneur en carbone laminés à froid DC01 ~ DC07, plus le numéro de nuance est élevé, plus la teneur en carbone est faible et plus les éléments de microalliage sont ajoutés. En conséquence, la limite d'élasticité diminue progressivement, tandis que l'allongement et l'aptitude à l'emboutissage profond s'améliorent. Une limite d'élasticité inférieure signifie moins de résistance à la déformation plastique et une meilleure formabilité. DC07 offre la formabilité optimale de cette série et convient aux processus d'emboutissage profond extrêmement complexes.

• Allongement : plus le nombre est grand, meilleure est la plasticité et moins il est probable qu'il se fissure.

•Valeur R : Un indicateur de base pour l'emboutissage profond. Une valeur R plus élevée signifie des performances d’emboutissage profond supérieures.

•Valeur n : Un paramètre clé pour le formage par étirement. Une valeur n plus élevée signifie une meilleure capacité de déformation uniforme.

Applications ciblées sur les composants de véhicules

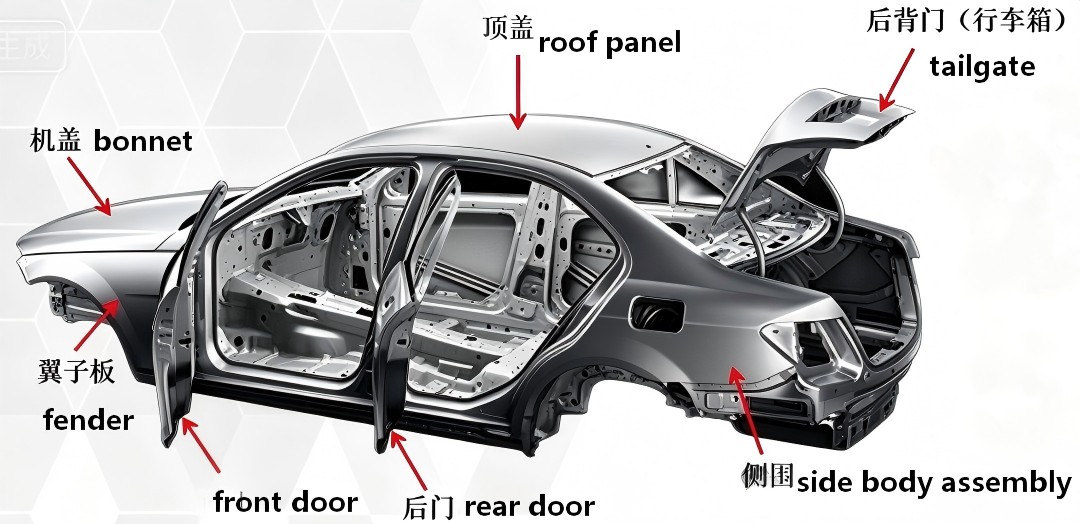

4.1 Panneaux extérieurs de carrosserie

Les tôles d'acier galvanisées sont principalement utilisées pour les panneaux de carrosserie extérieurs des véhicules de tourisme traditionnels, tandis qu'un petit nombre de tôles d'acier laminées à froid sont encore utilisées sur les véhicules utilitaires bas de gamme.

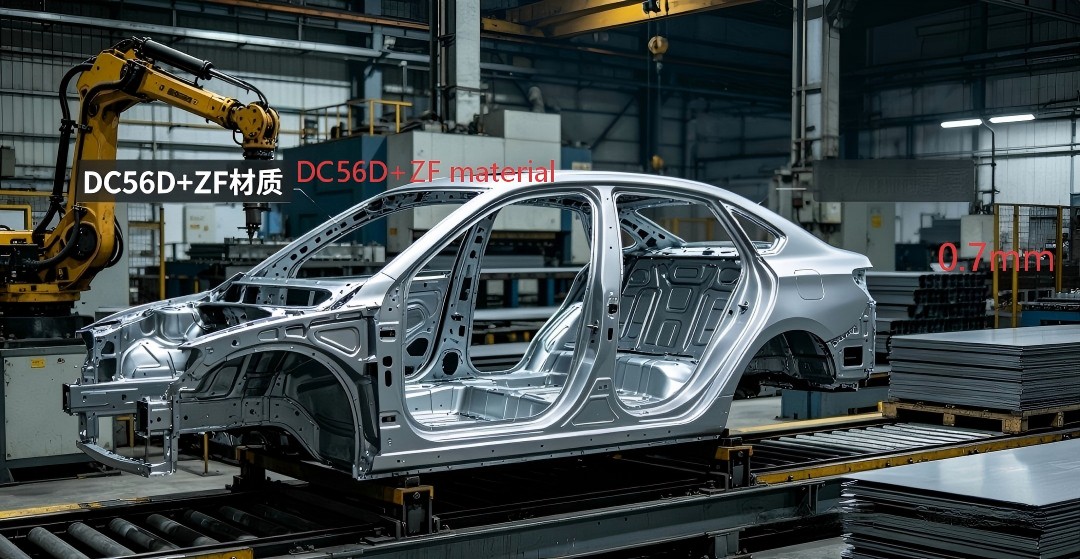

Figure 1 : Panneau extérieur latéral de la carrosserie (DC56D+ZF / 0,7 mm) – Le panneau extérieur le plus grand et le plus complexe de la carrosserie du véhicule

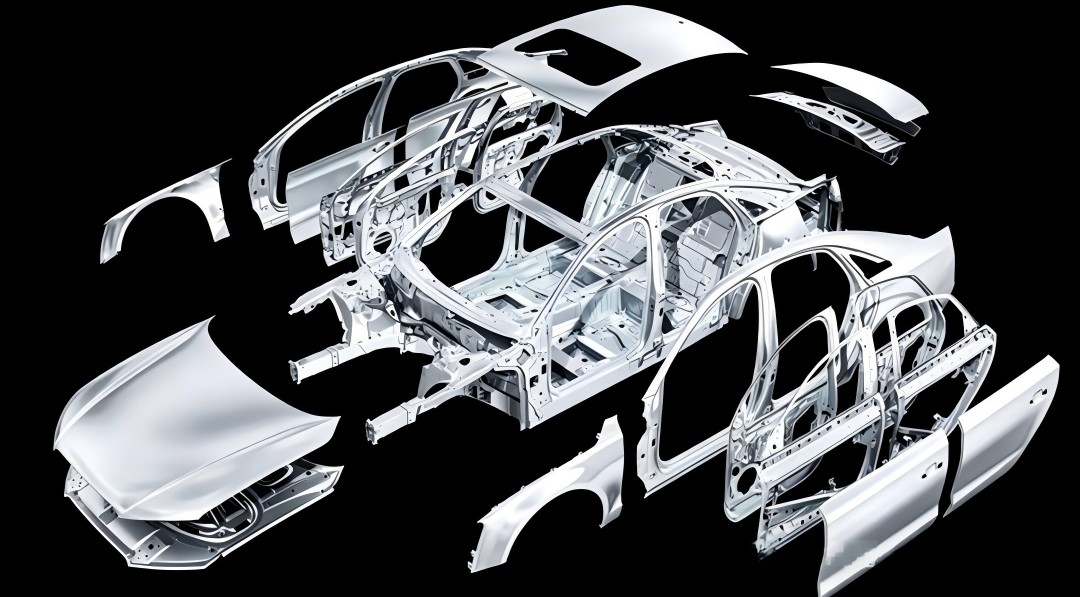

4.2 Panneaux de carrosserie intérieurs et composants structurels

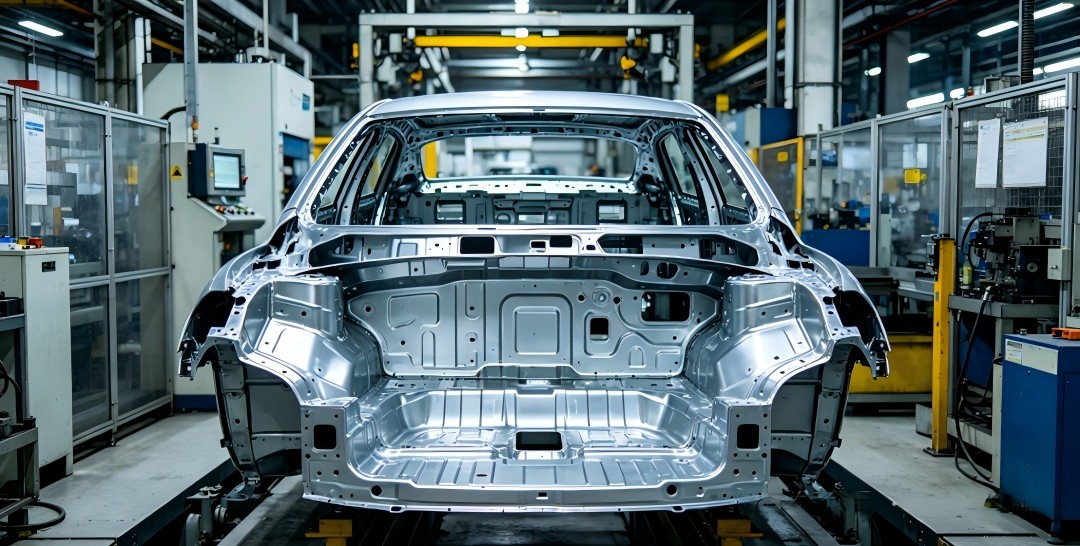

Figure 2 : Assemblage du plancher avant (DC04 / DC54D+ZF / 0,8 mm) – Pièce estampée sur une grande surface

4.3 Châssis et composants spéciaux

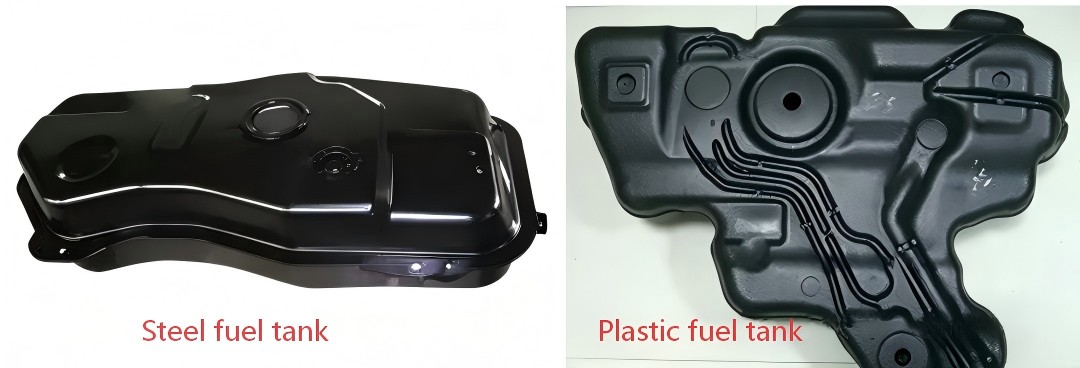

Les réservoirs de carburant en plastique sont largement adoptés dans les véhicules de tourisme, tandis que les réservoirs de carburant en métal sont encore utilisés pour les véhicules utilitaires et certains véhicules spéciaux.

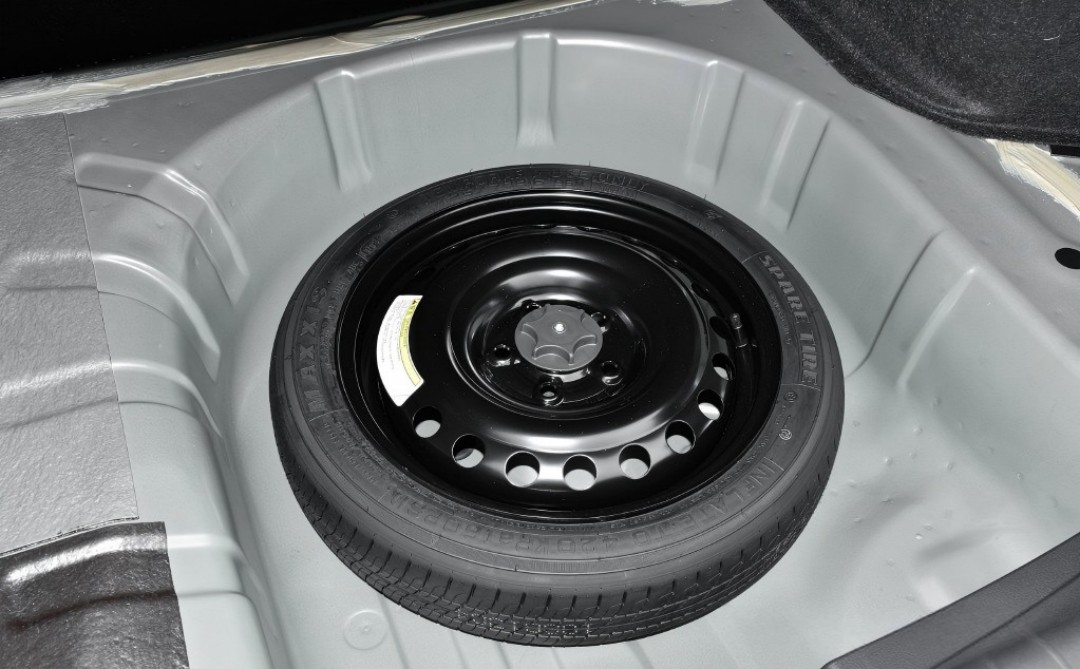

Figure 3 : Logement de roue de secours du véhicule (DC06/DC56D+ZF/0,8 mm) – Composant embouti

Texte brut

Étape 1 : Déterminer les exigences en matière de résistance à la corrosion

├─ Environnement intérieur sec → Sélectionnez l'acier laminé à froid (DC01-DC07)

└─ Zones exposées extérieures / Châssis / Environnement humide → Sélectionnez l'acier galvanisé (DC51D+ZF-DC57D+ZF)

Étape 2 : Juger la complexité des composants

├─ Pliage/bridage simple / Petits supports → DC01/DC51D+ZF

├─ Plan normal / Plaques de renfort / Traverses → DC03/DC52D+ZF

├─ Emboutissage / Panneaux intérieurs généraux / Panneaux de sol → DC04/DC53D+ZF

├─ Emboutissage très profond / Panneaux intérieurs complexes / Passages de roues → DC05/DC54D+ZF

├─ Emboutissage ultra profond / Panneaux extérieurs / Passages de roue de secours → DC06/DC56D+ZF

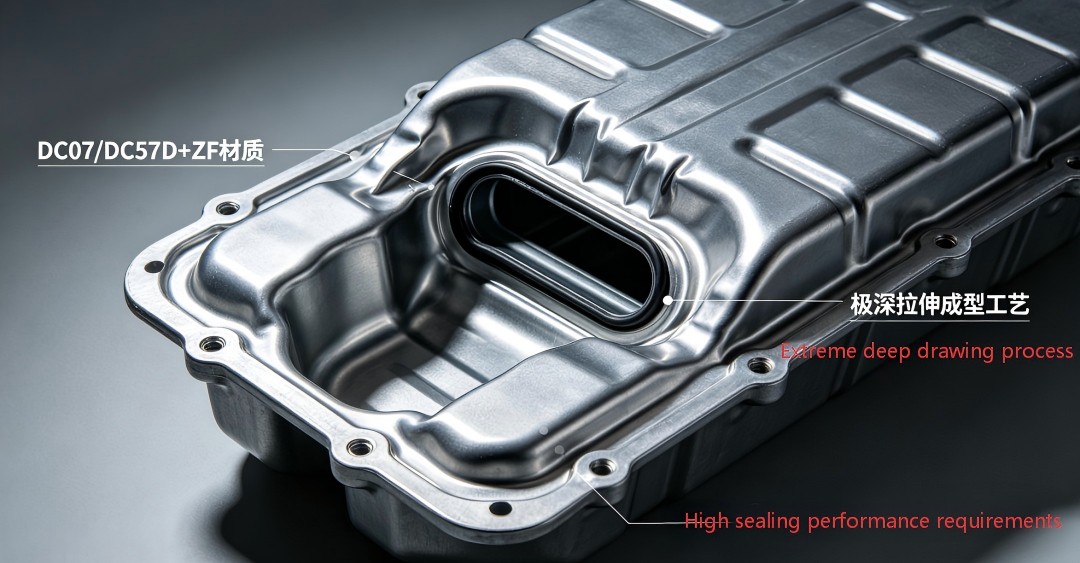

└─ Emboutissage extrême / Réservoirs de carburant métalliques → DC07/DC57D+ZF

Étape 3 : Vérification de l'optimisation des coûts

├─ Prioriser les aciers de qualité inférieure si les exigences de performance sont respectées

├─ Pour la même qualité : l'acier laminé à froid est environ 8 à 12 % moins cher que l'acier recuit par galvanisation

└─ DC01 coûte environ 10 à 15 % de moins que DC06

Tableau comparatif des principales notes au pays et à l'étranger

6.1 Comparaison des qualités des tôles d'acier à faible teneur en carbone laminées à froid

6.2 Comparaison des qualités des tôles d'acier galvanisées à chaud

Remarque complémentaire : les qualités standard nationales chinoises adoptent le préfixe DX, qui a des performances identiques aux qualités européennes à préfixe DC et peut être utilisé de manière interchangeable.

Tendances et notes de l'industrie

7.1 Trois grandes tendances de développement

1. Remplacement complet de la tôle galvanisée : les constructeurs automobiles traditionnels ont atteint une galvanisation à 100 % pour les panneaux extérieurs de la carrosserie. Le taux de galvanisation des panneaux intérieurs est passé de 60 % en 2020 à plus de 85 % en 2025.

2. Consommation croissante d'acier d'emboutissage ultra profond : Avec des conceptions automobiles de plus en plus complexes, la proportion de DC06/DC07 et DC56D+ZF/DC57D+ZF utilisée est passée de 10 % à 25 %.

3. Spécification fine : grâce à l'optimisation du processus de formage, les principaux constructeurs automobiles ont généralement remplacé l'acier de 0,7 mm par de l'acier de 0,65 mm, et certains modèles ont commencé à utiliser de l'acier de 0,6 mm, voire de 0,55 mm.

7.2 Idées fausses courantes sur la sélection des matériaux

•❌ Sélection aveugle d'acier de haute qualité : l'utilisation du DC07 pour les composants applicables au DC06 augmentera les coûts des matériaux d'environ 5 à 8 %.

•❌ Négligence des différences de revêtement : le revêtement en alliage zinc-fer (+ZF) offre une soudabilité 30 % supérieure et une adhérence de la peinture supérieure à celle du revêtement en zinc pur (+Z), ce qui le rend plus adapté aux carrosseries automobiles.

•❌ Ignorance de l'effet de la vitesse de déformation : l'exclusion des paramètres C et P dans la simulation d'accident conduira à des résultats environ 15 à 20 % plus doux que les conditions réelles.

•❌ Utilisation de paramètres de matériaux uniformes : les simulations de haute précision doivent utiliser les données mesurées réelles fournies par le fournisseur pour les matériaux et ne peuvent pas utiliser directement des paramètres généraux.

Référence rapide : Défauts d'emboutissage courants des aciers et solutions de la série DC

8.1 Défauts généraux (applicables à la fois à l'acier laminé à froid et à l'acier galvanisé)

8.2 Défauts spécifiques aux tôles d'acier galvanisées (DC51D+ZF ~ DC57D+ZF)

8.3 Paramètres du processus d'emboutissage de référence pour différentes qualités d'acier DC

Conclusion

L'acier à faible teneur en carbone de la série DC constitue la pierre angulaire de l'industrie automobile et constitue un matériau fondamental que tous les ingénieurs automobiles doivent maîtriser.

Une compréhension approfondie des différences de propriétés entre les différentes qualités et des solutions aux défauts d'emboutissage courants permet d'obtenir un équilibre optimal entre performances, qualité et coût dans la conception des produits.

Avec les progrès de l’électrification automobile, l’acier à faible teneur en carbone de la série DC est continuellement amélioré. Il complète l’acier à haute résistance et l’alliage d’aluminium, soutenant conjointement le développement durable de l’industrie automobile.
