Série de matériaux (V) : Applications de l'acier sans interstitiel à haute résistance HS-IF

Apr. 09, 2020

一、 Nature du matériau : l'acier avancé à haute résistance le plus consommé pour les carrosseries automobiles

L'acier à haute résistance sans interstitiel (HS-IF) constitue la nuance de base de l'acier avancé à haute résistance (AHSS) de première génération. Développé à base d'acier IF à très faible teneur en carbone (C ≤ 0,01 %), il adopte un renforcement en solution solide phosphore-manganèse combiné à une technologie de microalliage titane/niobium.

Mécanisme de base

Les éléments Ti et Nb immobilisent complètement les atomes interstitiels résiduels de C et de N dans l'acier pour former des précipités stables, ne laissant pratiquement aucun atome interstitiel libre dans la matrice de ferrite. Cela offre trois avantages irremplaçables :

• Élimination complète de l'allongement de la limite d'élasticité, sans bandes de Lüders lors de l'emboutissage

• Taux de déformation plastique très élevé (valeur R), aptitude à l'emboutissage en profondeur bien supérieure à celle de l'acier conventionnel à faible teneur en carbone

• Aucun effet de vieillissement à température ambiante ; les propriétés mécaniques restent stables après un stockage de plus de six mois

Convention de dénomination des notes

Répartition des formats :

B 170 P 1

└─┘ └─┘ └─┘ └─┘

Code de l'usine | Limite d'élasticité | Type de renforcement | Qualité

Code de l'usine : B = Baosteel ; HC = qualité standard nationale

Type de renforcement : P = renforcé au phosphore ; Y = Type de rendement ; LY = Faible limite d'élasticité

Explication du suffixe D : substrat galvanisé à chaud +Z : revêtement de zinc pur +ZF : revêtement en alliage zinc-fer

Positionnement comparatif avec d'autres nuances d'acier

Nuance d'acier	Limite d'élasticité (MPa)	Rapport rendement/traction	Emboutissage profond (valeur r₉₀)	Principales applications
Acier conventionnel à faible teneur en carbone (DC04)	140~180	0.45~0.55	1.8~2.0	Panneaux extérieurs simples
Acier HS-IF	170~260	0.50~0.76	1.5~1.7	Panneaux extérieurs complexes/composants structurels
Acier faiblement allié à haute résistance (HSLA)	260~420	0.70~0.80	1.0~1.2	Pièces structurelles simples
Acier biphasé (DP590)	350~450	0.75~0.85	0.8~1.0	Éléments structurels résistants aux chocs

Série de matériaux (V) : Applications de l'acier sans interstitiel à haute résistance HS-IF

二、 Propriétés mécaniques de base de la série complète de produits

Toutes les données de performances sont obtenues à partir d'essais de traction à température ambiante sur des éprouvettes transversales ; les rapports d'élasticité à la traction représentent les valeurs de référence typiques d'une usine.

Grade	Limite d'élasticité, Rp0,2 (MPa)	Résistance à la traction, Rm (MPa)	Allongement total A80 (%)	Rapport rendement/traction (valeur typique)	r90(≥)	n90(≥)	Normes pertinentes
B170P1	170~260	≥340	34~40	0.50~0.65	1.7	0.19	Q/BQB 413-2009
HC180Y	180~240	≥340	≥34	0.53~0.62	1.7	0.19	GB/T20564.3-2017
B210P1	210~310	≥390	32~36	0.54~0.67	1.6	0.18	Q/BQB 413-2009
HC220Y	220~280	≥360	≥32	0.61~0.69	1.5	0.17	GB/T20564.3-2017
B250P1	250~360	≥440	30~34	0.57~0.70	-	-	Q/BQB 413-2009
HC260Y	260~320	≥380	≥28	0.68~0.76	-	-	GB/T20564.3-2017
B260LY	260~390	≥440	≥27	0.59~0.75	-	-	Q/BQB 419-2023
HC180YD+Z	180~240	340~420	≥34	0.53~0.62	1.7	0.19	Q/BQB 420-2018
B260LYD+Z	260~390	≥440	≥27	0.59~0.75	-	-	Q/BQB 420-2018
HC260YD+Z	260~320	≥380	≥28	0.68~0.76	-	-	Q/BQB 420-2018

Interprétation des performances clés

• Faible rapport limite d'élasticité (0,50 - 0,65) : B170P1/HC180Y. La répartition des contraintes est la plus uniforme et celle-ci présente la meilleure résistance à l'indentation. Il convient aux composants de revêtement extérieur.

• Rapport de limite d'élasticité modéré (0,61 - 0,70) : B210P1/HC220Y/B250P1. La résistance et la plasticité sont équilibrées et adaptées aux composants de revêtement intérieur.

• Rapport limite d'élasticité élevé (0,68 - 0,76) : le HC260Y possède la résistance la plus élevée et convient aux composants porteurs.

• Valeur r : Détermine la capacité d'emboutissage profond. Lorsque r90 ≥ 1,7, il est possible de fabriquer des pièces complexes avec une profondeur d'emboutissage supérieure à 100 mm.

• Valeur n : Détermine la capacité d'écrouissage. La valeur n de l'acier HS-IF varie de 0,17 à 0,19, ce qui est nettement meilleur que celle de l'acier HSLA.

三、Composition chimique et performances de traitement

Compositions chimiques de base (analyse de coulée, pourcentage de fraction massique)

Grade	C(≤)	Mn(≤)	P(≤)	S(≤)	Alt(≥)	Ti/Nb(≤)
B170P1	0.006	1.00	0.08	0.025	0.015	0.20
HC180Y	0.01	0.80	0.08	0.025	0.01	0.12
B210P1	0.008	1.20	0.10	0.025	0.015	0.20
HC220Y	0.01	1.40	0.10	0.025	0.01	0.12
B250P1	0.008	1.20	0.12	0.025	0.015	0.20
HC260Y	0.01	2.00	0.12	0.025	0.01	0.12

Fonctions des éléments : P est le principal élément de renforcement de la solution solide (chaque 0,01 % de P fournit 15 MPa de limite d'élasticité), mais des quantités excessives peuvent conduire à une fragilité à froid ; Ti/Nb est le noyau, fixant complètement les atomes interstitiels C/N.

Performances physiques et de processus générales

• Densité : 7,85 g/cm³, Module élastique : 206 GPa, Coefficient de Poisson : 0,30

• Excellente soudabilité, avec équivalent carbone CEV ≤ 0,20% et plage de courant de soudage par points 8 - 12 kA

• Test au brouillard salin de tôle galvanisée (+Z) : pas de rouille rouge après 720 heures. La tôle en alliage zinc-fer (+ZF) peut durer jusqu'à 1 200 heures.

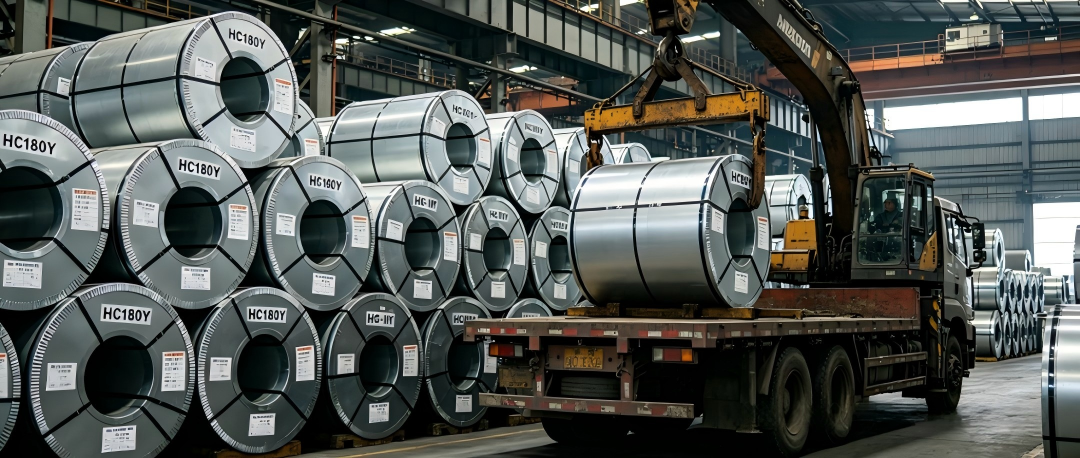

四、 Points de contrôle clés dans le processus de production

Processus typique : Fusion au convertisseur → Dégazage sous vide RH → Coulée continue → Laminage à chaud → Lavage à l'acide → Laminage à froid → Recuit continu → Redressage → Galvanisation à chaud (facultatif) → Produit fini

Point de contrôle principal :

1. Dégazage RH : C ≤ 50 ppm, N ≤ 30 ppm. Assurez-vous que Ti/Nb fixe complètement les atomes interstitiels.

2. Enroulement de bobine de laminage à chaud : 550 - 700℃. Si la température est trop élevée, les grains deviendront grossiers ; s'il est trop bas, de la bainite se formera.

3. Recuit continu : Recristallisation à 800 - 870℃ + vieillissement à 350 - 450℃ pour éliminer la solution solide résiduelle C

4. Galvanisation à chaud : La teneur en aluminium dans la solution de zinc est de 0,135 % à 0,145 %, formant une couche protectrice dense de Fe₂Al₅.

五、Applications pratiques de carrosserie de véhicule

Principes d'application gradués

Niveau de résistance	Caractéristiques principales	Positionnement des applications
170~180MPa	Emboutissage profond supérieur et qualité de surface supérieure	Panneaux extérieurs du corps
210 ~ 220MPa	Résistance et formabilité équilibrées	Panneaux intérieurs de carrosserie / Pièces structurelles générales
250 ~ 260MPa	Résistance maximale et capacité de charge exceptionnelle	Éléments structurels porteurs / Composants résistants aux chocs

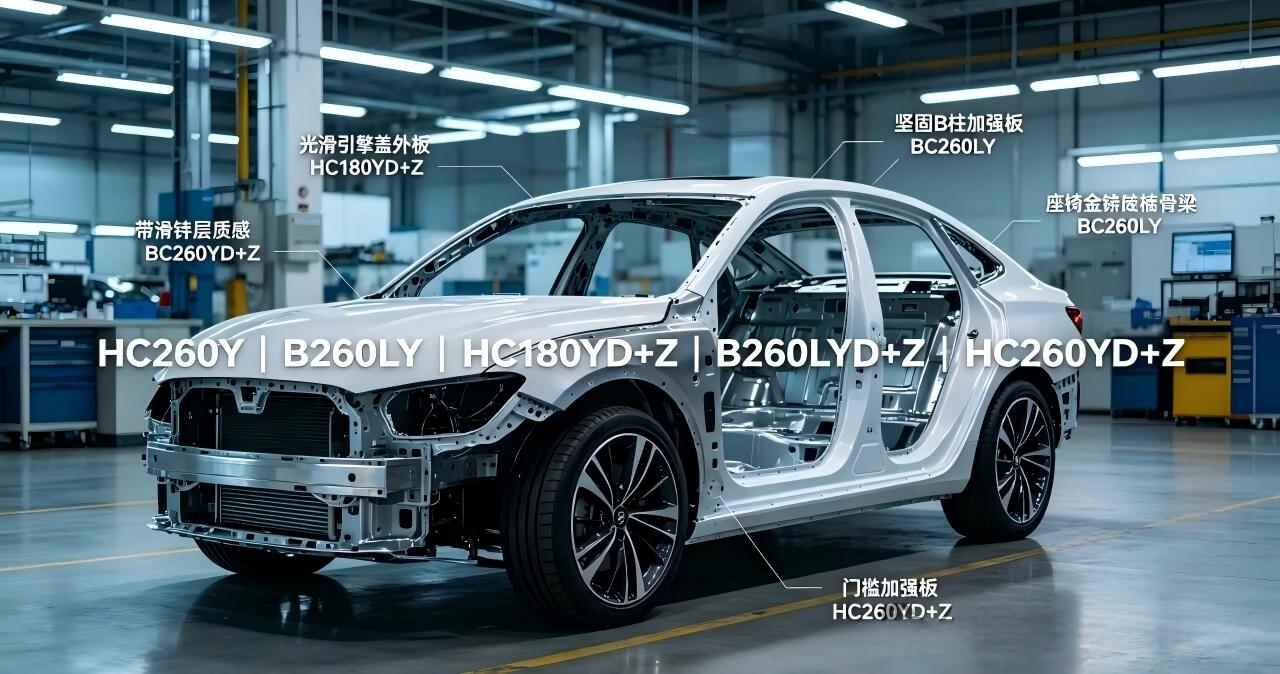

Emplacements d'application typiques

• Panneaux extérieurs de carrosserie : B170P1 / HC180Y / HC180YD+Z

Panneau extérieur du capot moteur, panneaux extérieurs et intérieurs des portes, panneau de toit, garde-boue

• Panneaux de carrosserie intérieurs : B210P1 / HC220Y

Tableau de bord, panneau de plancher, panneau intérieur de passage de roue, panneau intérieur de coffre

• Pièces de structure : B250P1 / HC260Y / B260LY

Renfort de montant A/B, longeron, traverse, cadre de siège, poutre de renfort de pare-chocs

Effet allégé

Par rapport à l'acier conventionnel à faible teneur en carbone, l'acier HS-IF permet une réduction d'épaisseur de 10 à 20 %, réduisant le poids d'une pièce unique de 0,3 à 0,8 kg et réduisant les coûts d'environ 5 %. Il s’agit actuellement de la solution d’allègement la plus rentable disponible.

Série de matériaux (V) : Applications de l'acier sans interstitiel à haute résistance HS-IF

Emplacements d'application de véhicules spécifiques (classés par système)

(1) Système de panneaux de carrosserie

• Panneaux extérieurs de carrosserie : B170P1 / HC180Y / HC180YD+Z

Panneau extérieur du capot moteur, panneau extérieur du couvercle de coffre, panneau de toit, aile, panneau extérieur latéral, panneau extérieur de porte

• Panneaux de carrosserie intérieurs : B210P1 / HC220Y

Panneau intérieur du capot moteur, panneau intérieur du couvercle de coffre, panneau intérieur de porte, panneau de tableau de bord, panneau de plancher, panneau intérieur de passage de roue

(2) Système de composants structurels de carrosserie

• Structure de carrosserie avant : B250P1 / HC260Y

Renfort de longeron avant, traverse avant, support support radiateur

• Structure du corps intermédiaire : B250P1 / HC260Y / B260LY

Renfort du montant A, renfort du montant B, panneau intérieur de bas de caisse, traverse de plancher

• Structure de carrosserie arrière : B210P1 / HC220Y

Longeron arrière, panneau d'extrémité arrière, panneau de plancher de coffre

(3) Autres systèmes

• Système de châssis : B250P1 / HC260Y

Support de suspension, plaque de renfort de faux-châssis

• Système de siège : B260LY / HC260YD+Z

Cadre de siège, glissière de siège

• Système de protection contre les collisions : B260LY / HC260YD+Z

Poutre de renfort de pare-chocs, poutre d'impact de porte

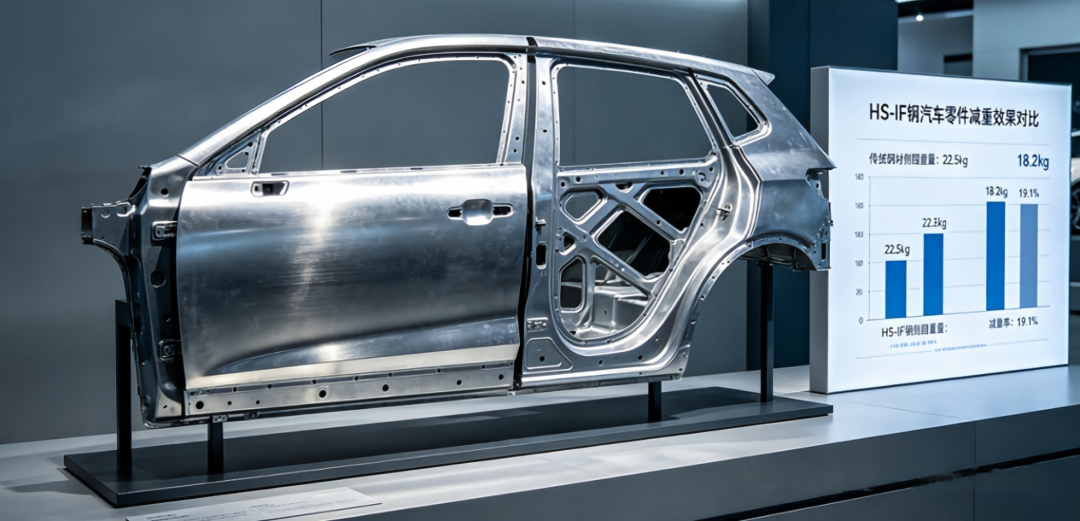

Cas d'application et avantages en matière d'allègement

• Cas 1 : Pour une berline de classe A en coentreprise, le matériau du panneau intérieur de porte est passé de DC04 à B210P1 ; l'épaisseur de la feuille a été réduite de 0,8 mm à 0,7 mm. Poids d'une pièce réduite de 0,3 kg, poids total du véhicule réduit de 1,2 kg, avec un coût des matériaux inférieur d'environ 5 %.

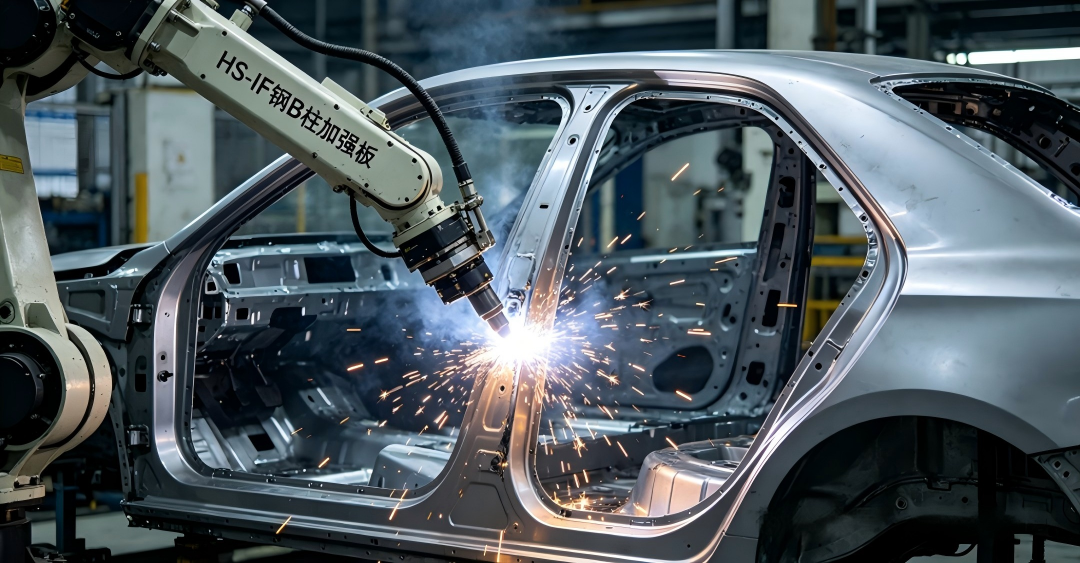

• Cas 2 : Pour un SUV de marque nationale, le renfort du montant B a été amélioré de B210P1 à HC260Y ; l'épaisseur a diminué de 1,2 mm à 1,0 mm. Le poids d'une seule pièce a été réduit de 0,8 kg, tandis que les performances en matière de sécurité en cas de choc latéral ont été améliorées simultanément.

• Performance globale : l'acier HS-IF offre une réduction de poids de 10 à 20 % par rapport à l'acier conventionnel à faible teneur en carbone, ce qui en fait actuellement la solution la plus rentable pour l'allégement automobile.

Série de matériaux (V) : Applications de l'acier sans interstitiel à haute résistance HS-IF

Dans Application de simulation CAE

L'application étendue de l'acier HS-IF repose en grande partie sur la technologie de simulation CAE. Des modèles et paramètres de matériaux précis sont la principale garantie de la précision de la simulation.

1. Simulation de formage d'emboutissage

• Logiciels : AutoForm, Dynaform, LS-DYNA

• Modèles de matériaux recommandés : MAT37 (de base), MAT125 (haute précision)

• Paramètres clés : véritable courbe contrainte-déformation, valeurs r et valeurs n dans trois directions, diagramme de limite de formation (FLD)

• Applications : conception de cordons de serrage, optimisation de la force du serre-flan, prévision des plis et des fissures, compensation du retour élastique

2. Simulation de sécurité en cas d'accident

• Logiciel : LS-DYNA, PAM-CRASH

• Modèles de matériaux recommandés : MAT24 (de base), MAT123 (compatible avec les dommages)

• Paramètres clés : Courbes contrainte-déformation statiques et dynamiques, paramètres Cowper-Symonds (C=40,4s⁻¹, P=5)

• Applications : simulation de collision frontale/latérale/arrière, analyse de la protection des piétons

3. Points clés pour améliorer la précision de la simulation

• Les données réelles mesurées sur les matériaux doivent être adoptées au lieu d'utiliser directement les valeurs nominales standard.

• Prendre en compte l'influence de l'historique d'emboutissage sur les propriétés du matériau (amincissement d'épaisseur, écrouissage).

• Une modélisation séparée doit être réalisée pour les tôles d'acier galvanisées, dont les coefficients de frottement diffèrent de ceux de l'acier nu laminé à froid.

• Les modèles ACM ou FASTENER doivent être adoptés pour les soudures par points.

Série de matériaux (V) : Applications de l'acier sans interstitiel à haute résistance HS-IF

Résumé

Avec l'équilibre parfait entre aptitude à l'emboutissage profond, qualité de surface supérieure et résistance mécanique, l'acier HS-IF représente 30 à 40 % de la consommation totale d'acier des carrosseries automobiles, ce qui en fait un matériau de base irremplaçable pour les carrosseries automobiles.

À l'heure actuelle, l'acier HS-IF évolue vers des qualités de résistance plus élevées. Baosteel a développé des nuances telles que HC300Y et HC340Y. À l'avenir, l'acier HS-IF sera utilisé en conjonction avec l'acier DP et l'acier TRIP pour former un système de matériaux de carrosserie automobile plus optimisé.

Conclusion fondamentale : l'acier HS-IF est la seule nuance capable de répondre simultanément à trois exigences : un emboutissage de formes complexes, des normes de qualité de surface élevées et une capacité portante modérée, ce qui le rend irremplaçable par tout autre type d'acier.
